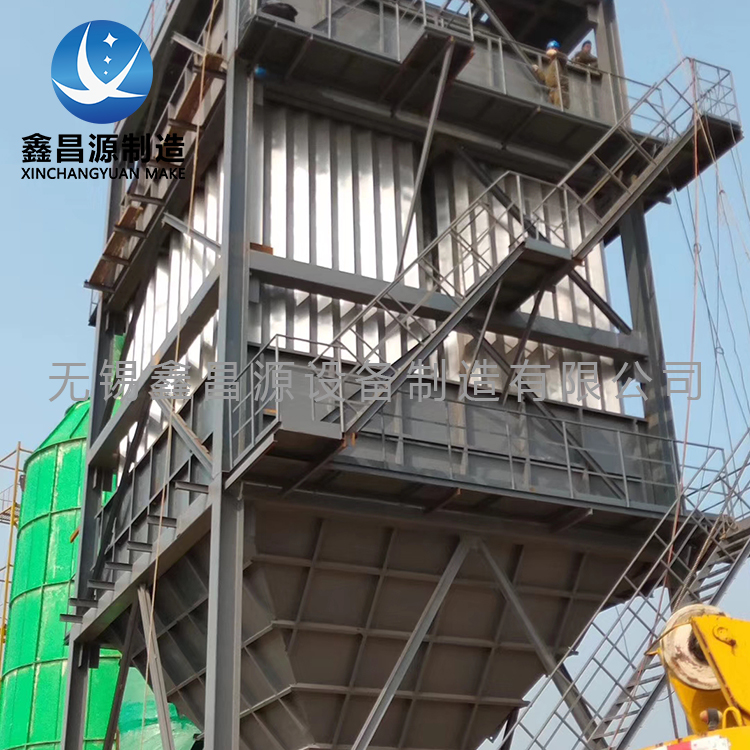

濕式靜電除塵器為箱形結構，分上箱體、中箱體(電場區)、下箱體。

外殼是框架結構，用矩形管作框架，箱體內矩形管外包FRP與外殼FRP板粘接，連接成一整體，能長期承載負5000Pa的壓力。

上箱體內裝氣體分布板沖洗管及收塵極沖洗管。氣體均布板沖洗管上裝有24個3/8″的噴嘴(一個供電區)，每個噴嘴流量65L/min、壓力3巴，沖刷氣體分布板積塵，防止分布板孔堵塞。

收塵極沖洗管上裝有32個3/8″的噴嘴(一個供電區)，每個噴嘴流量65L/min、壓力3巴，沖洗主要作用是沖刷收塵極上被捕集下來的粉塵，提高粉塵的流動性。沖洗管上的螺旋噴嘴可拆卸。

當管路上的壓力表顯示壓力變大時，操作工可拆卸噴嘴、取出清洗。沖洗管由一路管線供水，沖洗完畢后水自流入脫硫吸收塔或緩沖水箱。

每個供電區收塵極沖洗5分鐘，四個供電區依次沖洗;濕式靜電除塵器中箱體(電場區)內裝有收塵極和放電極。

收塵極由504個300mm×300mm方管組成;放電極由504根φ20mm針棒形電極組成(一個供電區)，每根放電極置于300mm×300mm方管內，同心放置。放電極一端掛在抱箍上，抱箍掛在小梁上。放電極另一端與下懸架固定;濕式電除塵器下箱體內置有下懸架、下懸架固定瓷套、排液口、出氣口、工作平臺。下懸架、下懸架固定瓷套是固定504根電極線用，使電極線在氣流通過時不晃動。
